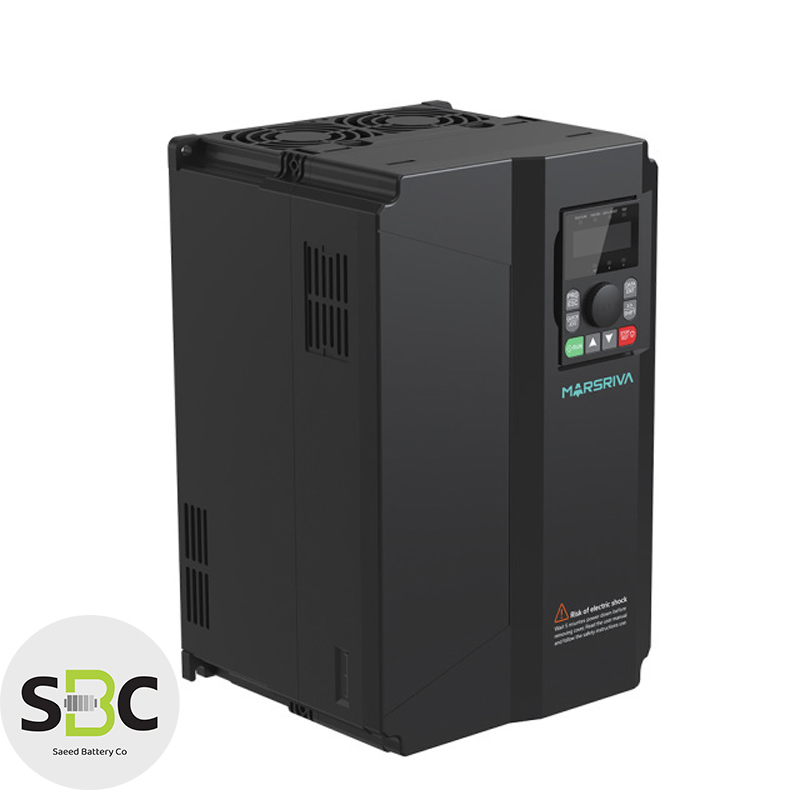

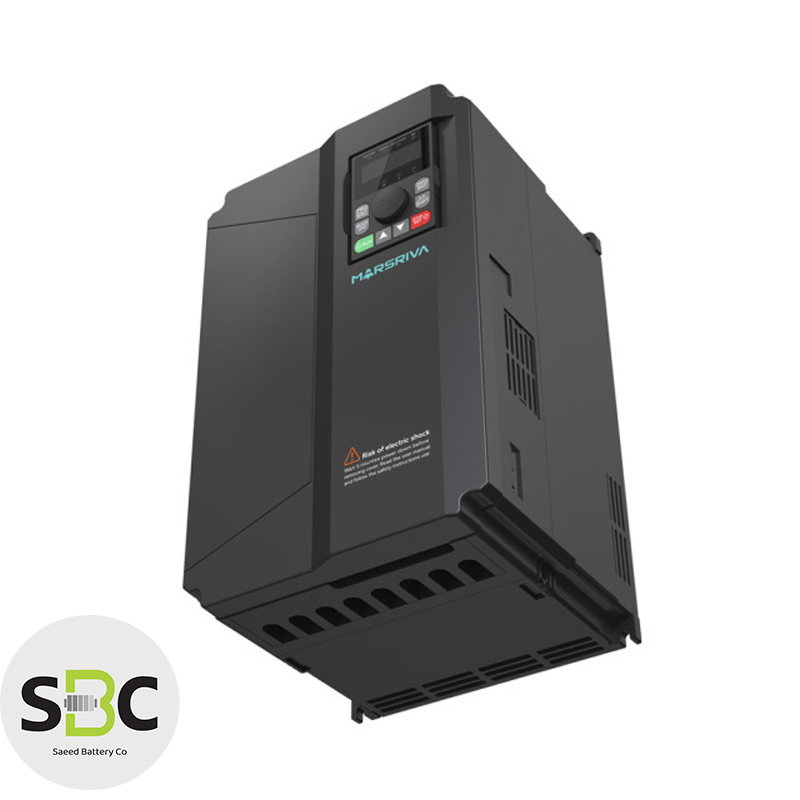

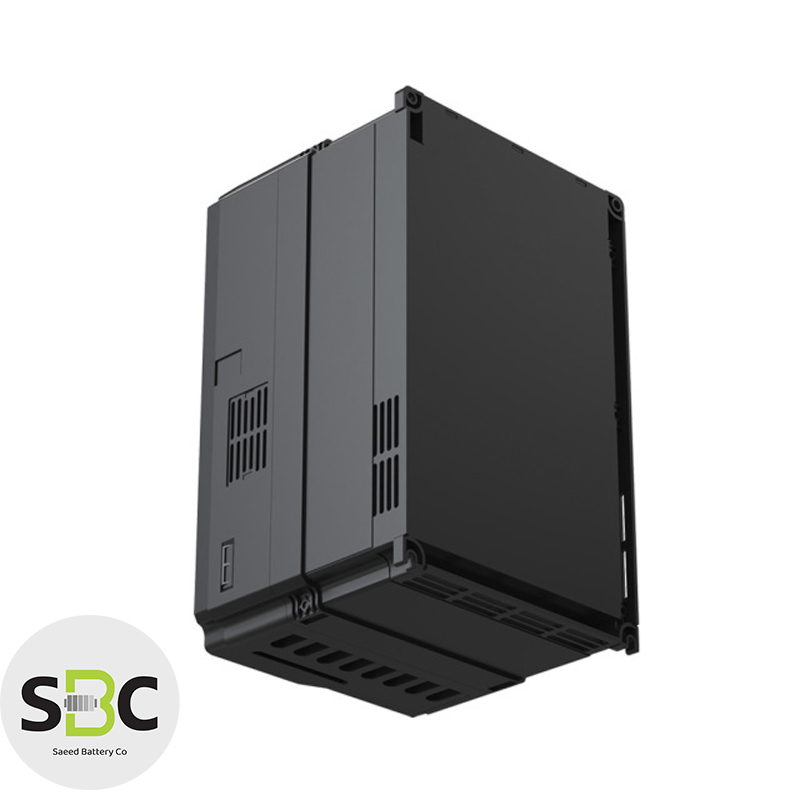

اینورتر MR‑VFD22K‑H3P20 قدرتمندترین مدل در سری درایوهای خورشیدی H3P20 محسوب میشود. این دستگاه با توان ۲۲ کیلووات برای پمپهای سهفاز بسیار سنگین طراحی شده و عملکردی پایدار در شرایط سخت کاری ارائه میدهد. هدف اصلی این مدل، تأمین انرژی پمپاژ حرفهای و پرظرفیت تنها با استفاده از انرژی خورشیدی است؛ به همین دلیل انتخابی ایدهآل برای چاههای عمیق، پروژههای صنعتی و سیستمهای آبیاری بزرگ محسوب میشود.
مشخصات فنی MR‑VFD22K‑H3P20
ورودی DC
این مدل از ورودی ولتاژ بسیار گسترده پشتیبانی میکند و با آرایههای بزرگ و پرتوان پنل خورشیدی سازگاری کامل دارد:
- ولتاژ ورودی حداکثر: 780VDC
- حداقل ولتاژ عملیاتی: 260VDC
- ولتاژ شروع به کار: 320VDC
- محدوده MPPT: 520 تا 650 ولت DC
- ولتاژ بهینه MPPT: 580VDC
- مناسب برای آرایههای بزرگ با توان بالا
این محدوده باعث میشود دستگاه بتواند حتی در شرایط تغییرات شدید نور خورشید، خروجی پایدار داشته باشد.
ورودی AC
این بخش برای زمانی طراحی شده که نور خورشید کافی نیست یا نیاز به توان لحظهای بیشتر وجود دارد:
- ولتاژ ورودی: سهفاز 380 تا 440 ولت
- فرکانس ورودی: 50/60Hz
ورودی AC نقش پشتیبان دارد و بدون نیاز به تغییر سیمکشی، به دستگاه کمک میکند در تمام روز عملکرد پایدار داشته باشد.
خروجی AC
- توان خروجی نامی: 22 کیلووات
- ولتاژ خروجی: 0 تا 380/440V سهفاز
- فرکانس خروجی: 0 تا 50/60Hz
این عملکرد دقیق مشابه یک VFD صنعتی اجازه میدهد موتور پمپ با نرمی کامل و بدون شوک الکتریکی راهاندازی شود.
سیستم کنترل
این مدل از پیشرفتهترین الگوریتمهای کنترلی استفاده میکند:
- حالتهای کنترل:
- V/F
- SVC – کنترل برداری بدون سنسور
- تحمل بار اضافه:
- 150٪ جریان نامی به مدت 60 ثانیه
- 180٪ جریان نامی به مدت 1 ثانیه
این ویژگی برای پمپهایی با گشتاور بالا در لحظه شروع، نقش کلیدی دارد.
سیستمهای حفاظتی
اینورتر از مجموعهای کامل از حفاظتهای صنعتی و هوشمند بهرهمند است:
- حفاظت کمولتاژ
- حفاظت اضافهولتاژ
- حفاظت اضافهبار
- حفاظت اتصال کوتاه
- حفاظت حرارتی
- حفاظت Dry‑Run برای جلوگیری از سوختن پمپ
- حفاظت در برابر surge و نوسانات شدید
وجود این حفاظتها باعث میشود دستگاه برای محیطهای سخت، ناپایدار یا چاههایی با تراز آب متغیر کاملاً مناسب باشد.
ویژگیهای عمومی
- درجه حفاظت بدنه: IP20
- نوع خنکسازی: Air Cooling
- رابط ارتباطی: RS485
- محدوده دمای کارکرد: 10- تا 50 درجه سانتیگراد
- کاهش توان بعد از 40 درجه
- ارتفاع مجاز: تا 2000 متر
- ابعاد: 208 × 323 × 196 میلیمتر
- وزن: 6.8 کیلوگرم
- گارانتی: ۱۸ ماه
این مدل با وجود توان بسیار بالا، ابعاد استاندارد و وزن مناسبی دارد که نصب آن را در تابلوهای برق صنعتی آسان میکند.
کاربردهای MR‑VFD22K‑H3P20
توان بالای ۲۲ کیلووات این مدل، آن را مناسب کاربردهای بسیار سنگین میکند:
- چاههای خیلی عمیق با پمپهای 5 تا 10 اینچ
- پمپهای توربینی و شناور پرقدرت
- خطوط انتقال آب طولانی با فشار بالا
- سیستمهای آبیاری بارانی و سنترپیوت بزرگ
- انتقال آب صنعتی و پروژههای سنگین معدنی
- ایستگاههای پمپاژ تحت استرس مکانیکی زیاد
در پروژههایی که توقف پمپ حتی برای چند دقیقه مشکلات جدی ایجاد میکند، این مدل انتخاب قابل اعتماد و دائمی است.
مزایای اصلی
- توان فوقالعاده بالا مناسب پمپهای صنعتی و کشاورزی سنگین
- سازگاری کامل با پنلهای خورشیدی توانبالا
- شروع نرم موتور و کاهش چشمگیر استهلاک
- راندمان عالی در ردیابی نقطه بیشینه توان
- امکان پشتیبانی از برق شبکه بدون نیاز به تجهیزات جانبی
- حفاظت Dry‑Run برای جلوگیری از آسیب موتور
- عملکرد پایدار در تغییرات شدید تابش خورشید
- مناسب برای استفاده طولانیمدت در فضای باز و محیطهای گرم
جمعبندی
اینورتر MR‑VFD22K‑H3P20 یک درایو خورشیدی حرفهای و قدرتمند است که برای پمپاژ سنگین با کمترین هزینه انرژی طراحی شده. توان ۲۲ کیلووات، شروع نرم، کنترل برداری، حفاظتهای کامل و سازگاری با شرایط سخت کاری باعث میشود این مدل یکی از بهترین گزینهها برای پروژههای پمپاژ بزرگ، چاههای عمیق و عملیات صنعتی باشد.
